TNF1EX4001
Huawei OSN1800 TNF1EX4001 Enhanced 40-Channel Multiplexing or Demultiplexing Board, 03031LXD
Huawei
3-5 days
Shenzhen Warehouse
- Description
- DATASHEET
- Reviews (1)
Description

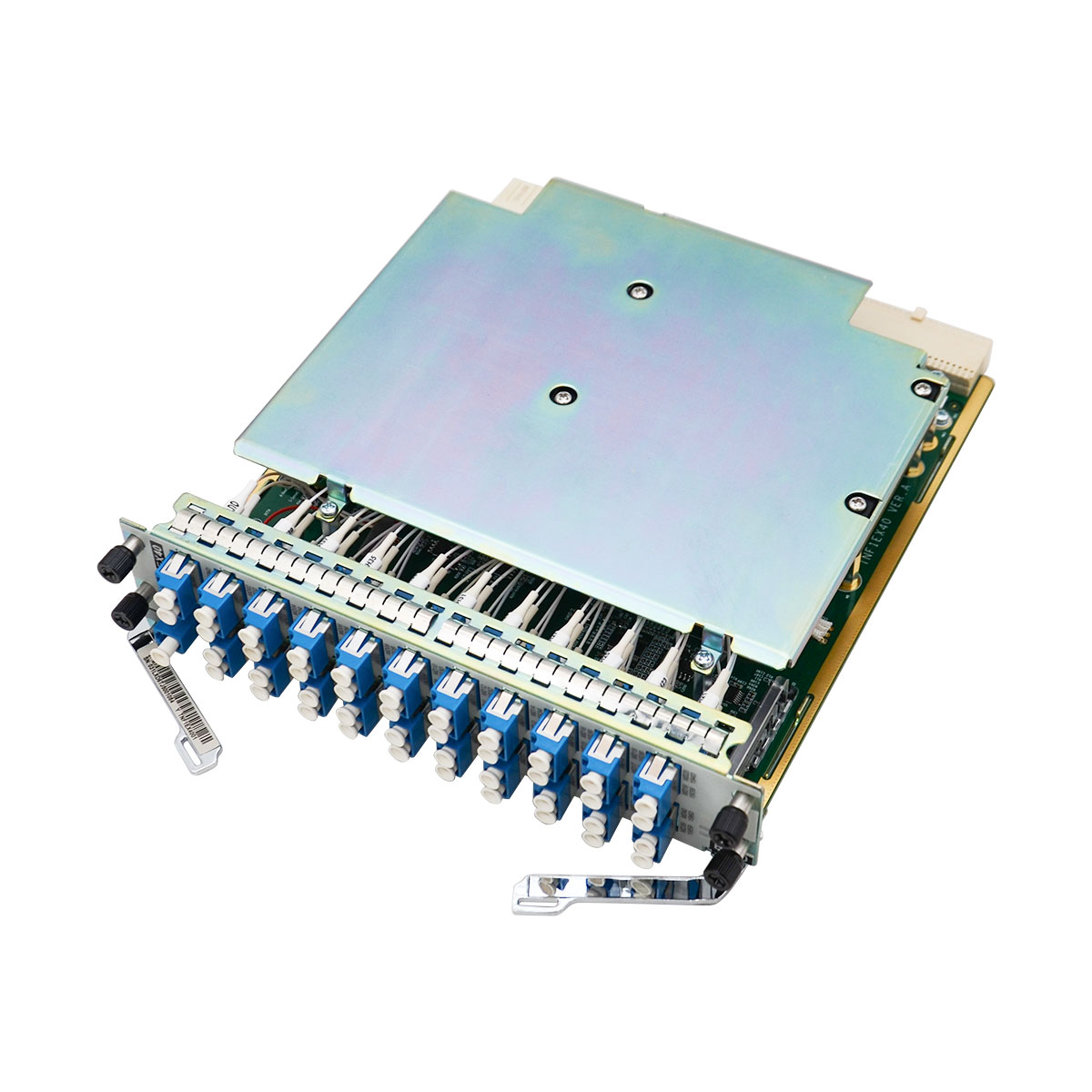

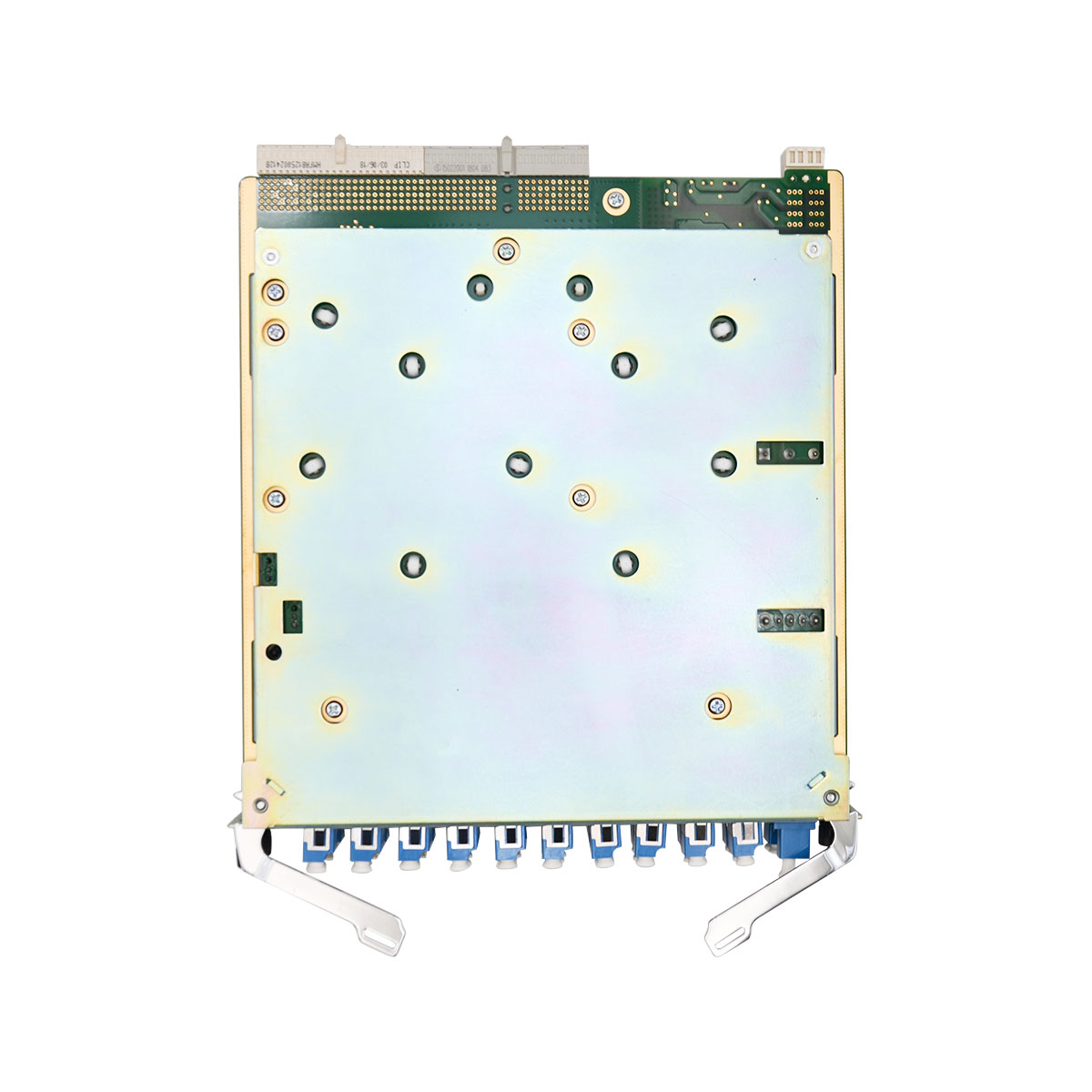

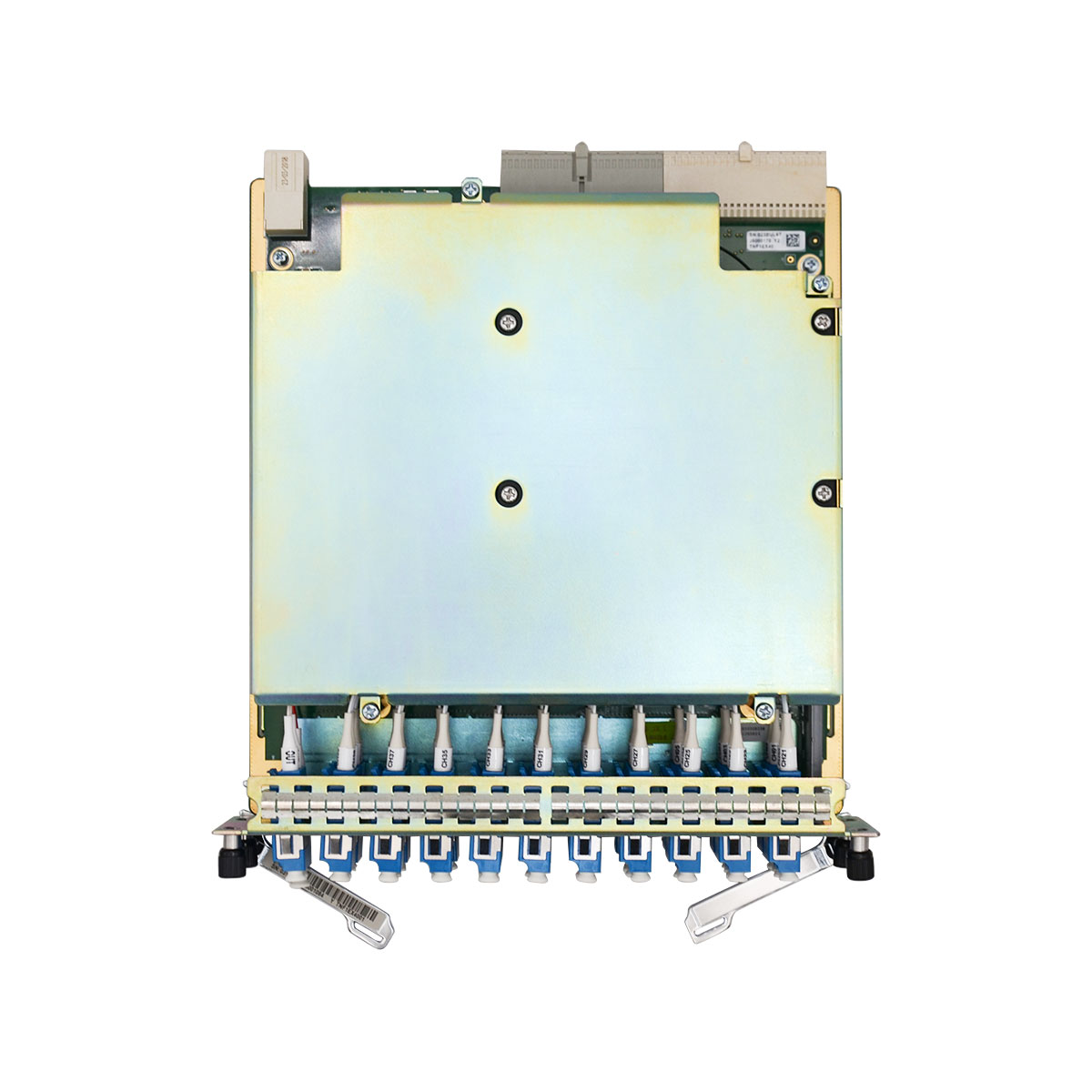

Huawei TNF1EX4001 Enhanced 40-Channel Multiplexing or Demultiplexing Board, apply to Huawei OSN1800 series, PN is 03031LXD
The EX40 board multiplexes and demultiplexes wavelengths. It can be used in the two-fiber bidirectional system and the single-fiber bidirectional system.
Version mapping of the EX40 board
Board |
Product Applicable-System Control Board-Initial Board Version Supported by System Control Board |
---|---|
TNF1EX40 |
1800 I&II Compact-TNF3SCC-V100R006C00 1800 V-TNF5UXCM/TNF5UXCME/TNF5XCH-V100R006C00 1800 V-TNZ5UXCMS-V100R006C10 1800 V-TNZ8XCH-V100R009C00SPC700 1800 V-TNZ5XCS-V100R019C10SPC300 1800 II Enhanced-TNZ1UXCL-V100R007C10 1800 II Enhanced-TNZ2UXCL-V100R008C00SPC600 |
Item | TNF1EX40 | ||||
Optical Interface Parameter | |||||
– | Operating frequency range (THz) | 192.10 to 196.00 | |||
– | Adjacent channel spacing (GHz) | 100 | |||
LINE-MDx | Insertion loss (dB) | < 6.5 | |||
Adjacent channel isolation (dB) | > 25 | ||||
Non-adjacent channel isolation (dB) | > 30 | ||||
– | Reflectance(dB) | < -40 | |||
– | Polarization dependence loss (dB) | ≤ 0.5 | |||
– | Temperature characteristics (nm/°C) | ≤ 0.002 | |||
– | Maximum channel insertion loss difference (dB) | ≤ 3 | |||
Mechanical Specifications | |||||
Dimensions(W x H x D, mm) | 193.8 x 40.1 x 205.9 | ||||
Weight(kg) | 0.96 |
